Cyclotron
- التصنيف: التصوير الاشعاعي
- تصنيف هيئة الغذاء والدواء السعودية: Class ii FDA Classification
الغرض من الجهاز
يعتبر نوع من مسرع الجسيمات المضغوط الذي ينتج نظائر مشعة يمكن استخدامها في إجراءات التصوير.
مكان العمل
معمل النظائر المشعة والتصوير والأشعة
المستخدم النهائي للجهاز
أخصائي الأشعة
تصنيف الجهاز
التصوير الاشعاعي
القطع والاكسسوارات

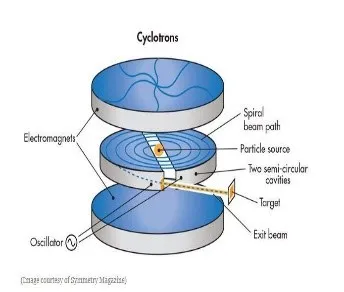

الأجزاء الأساسية من السيكلوترون هي النظام المغناطيسي ، وغرف دي مختومة بالفراغ ، ونظام الطاقة المتذبذبة ، وحاقن الأيونات ، ونظام الاستخراج.
آلية عمل الجهاز

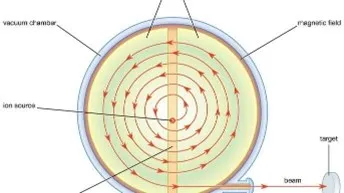

• يقوم السيكلوترون بتسريع حزمة الجسيمات المشحونة باستخدام جهد متناوب عالي التردد يتم تطبيقه بين قطبين مجوفين من الصفائح المعدنية على شكل “D” يُعرفان باسم “الألواح” داخل حجرة مفرغة.
• توضع الآلة وجهًا لوجه مع وجود فجوة ضيقة بينها، مما يخلق مساحة أسطوانية بداخلها حتى تتحرك الجسيمات. يتم حقن الجسيمات في وسط هذا الفضاء.
• توجد Dees بين أقطاب المغناطيس الكهربائي الذي يطبق مجال مغناطيسي ثابت عمودي على مستوى القطب الكهربائي.
• يتسبب المجال المغناطيسي في انحناء مسار الجسيم في دائرة بسبب قوة لورنتز المتعامدة مع اتجاه حركتها.
• يتم تطبيق جهد متناوب يبلغ عدة آلاف من الفولتات بين الآلة. يخلق الجهد مجالًا كهربائيًا متذبذبًا في الفجوة بين الآلة التي تسرع الجسيمات.
• يتم ضبط تردد الجهد بحيث تقوم الجسيمات بعمل دائرة واحدة خلال دورة واحدة للجهد. لتحقيق هذا الشرط، يجب ضبط التردد على تردد السيكلوترون للجسيم.
المشاكل الشائعة
• مشكلة نظام الفراغ
• مشكلة التقاط الشعاع
• مشاكل الأنظمة الإلكترونية والكهروميكانيكية
• مشكلة الاستخراج
